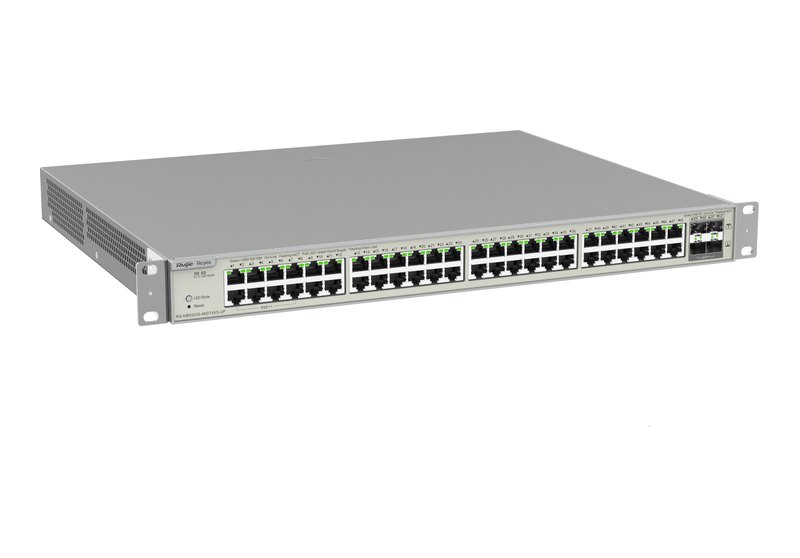

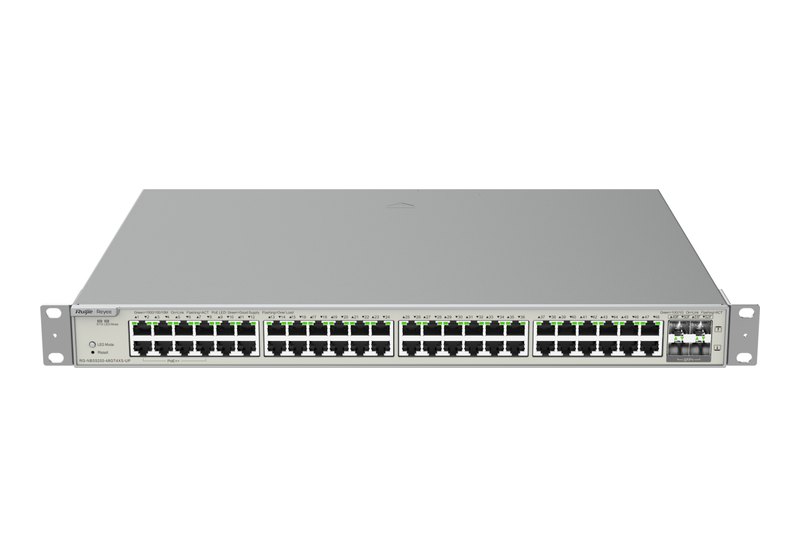

Ruijie RG-NBS5200-48GT4XS-UP
Ruijie RG-NBS5200-48GT4XS-UP là switch lớp 3 có PoE, 48 cổng, thuộc dòng RG-NBS5200 của Reyee. Bốn khe SFP+ 10GE giữ vai trò đường lên; 48 cổng 10/100/1000BASE-T đều cấp nguồn PoE, trong đó cổng 1–8 hỗ trợ tới PoE++ (IEEE 802.3bt), cổng 9–48 hỗ trợ PoE/PoE+ (802.3af/at). Tổng ngân sách PoE theo datasheet là 740 W. Năng lực chuyển mạch 176 Gbps, chuyển tiếp 132 Mpps; máy định tuyến tĩnh, chạy OSPFv2/OSPFv3 và quản lý được qua Ruijie Cloud, app Ruijie Reyee hoặc eWeb.
Bốn khe SFP+ làm uplink cho RG-NBS5200-48GT4XS-UP
Datasheet ghi 4 cổng quang, cả 4 là SFP+ 10GE; mục SFP 1GE, combo và khe module đều "No". Phía đồng là 48 cổng 10/100/1000BASE-T, tổng 48 cổng RJ45. Hướng dẫn lắp đặt và tham khảo phần cứng bản tiếng Việt V1.1 (19/01/2024) của chính mã này mô tả bốn cổng SFP+ là loại 1G/10G (bảng mặt trước ghi "Cổng SFP+ 1/10GE"), và nhắc rằng switch không tự truyền tín hiệu quang: phải lắp mô-đun thu phát quang để chuyển tín hiệu quang thành tín hiệu điện.
Khi đấu cáp, tài liệu yêu cầu chọn mô-đun và loại cáp quang phù hợp với cổng SFP, nối đầu phát của máy này sang đầu thu của máy bên kia và ngược lại, cắm sợi SMF hay MMF vào đúng cổng theo nhãn. Về chủng loại module, trang tổng hợp switch Reyee viết module quang Ruijie phủ dải 1G tới 10G, cự ly 1 m tới 80 km, tương thích dòng RG-ES và RG-NBS. Trên web, module 1G nằm ở danh mục modul quang SFP 1Gbps, module 10G ở danh mục module quang 10G, 40G; sợi đơn mode và đa mode có ở mục dây cáp quang singlemode và dây cáp quang multimode.
PoE 740 W: 8 cổng PoE++ và 40 cổng PoE/PoE+
Khối PoE của datasheet: 48 cổng PoE Out, 48 cổng PoE/PoE+, 8 cổng PoE/PoE+/PoE++; chuẩn ở cổng 1–8 là IEEE 802.3af/at/bt, ở cổng 9–48 là 802.3af/at; ngân sách PoE 740 W. Chân cấp nguồn cũng khác nhau: cổng 1–8 dùng chân 1–2 (−), 3–6 (+), 4–5 (+), 7–8 (−); cổng 9–48 dùng chân 1–2 (+), 3–6 (−). Máy tiêu thụ tối đa 75,6 W khi chưa có tải PoE và 815,6 W khi tải PoE đầy, dòng vào lớn nhất 10 A.
Hướng dẫn tiếng Việt bổ sung mức công suất mỗi cổng: tới 90 W ở cổng 1–8 và tới 30 W ở cổng 9–48; tổng PoE/PoE+ tối đa mỗi thiết bị 740 W. Tài liệu ghi "tổng công suất đầu ra tối đa 816 W", còn datasheet là 815,6 W; trang này dùng số datasheet. Trang sản phẩm tiếng Việt của hãng lại hiện khối "Công suất PoE 370W, tối đa 30W cho mỗi cổng" — không khớp datasheet (740 W) nên không dùng. Các mục PoE watchdog, PoE service failure và PoE power overload trong datasheet đều "Yes".
| Mục | Giá trị |
|---|---|
| Cổng 1–8 | PoE/PoE+/PoE++ (IEEE 802.3af/at/bt) · tới 90 W mỗi cổng (hướng dẫn lắp đặt) · chân 1–2 (−), 3–6 (+), 4–5 (+), 7–8 (−) |
| Cổng 9–48 | PoE/PoE+ (IEEE 802.3af/at) · tới 30 W mỗi cổng (hướng dẫn lắp đặt) · chân 1–2 (+), 3–6 (−) |
| Ngân sách PoE | 740 W |
| Công suất tiêu thụ tối đa | 75,6 W không tải PoE · 815,6 W đầy tải PoE |
| Giám sát PoE | PoE watchdog, PoE service failure, PoE power overload: có |
| Đèn PoE | Nút LED Mode chuyển đèn cổng giữa trạng thái Link/ACT và trạng thái nguồn PoE (hướng dẫn lắp đặt) |
Chuyển mạch lớp 3 và định tuyến
Hai con số hiệu năng của datasheet là 176 Gbps và 132 Mpps. Bộ nhớ gồm RAM 512 MB (hướng dẫn ghi SDRAM DDR3 512 MB), flash 256 MB; hướng dẫn tiếng Việt ghi CPU lõi kép 1 GHz. Bảng MAC chứa 16.000 địa chỉ, ARP 2.000 mục, VLAN tối đa 4.094. Theo phần tổng quan của tài liệu lắp đặt, switch hỗ trợ định tuyến, RSTP và gộp đường kết nối.
Datasheet chi tiết phần lớp 3: tuyến tĩnh IPv4 và IPv6 mỗi loại tối đa 500, bảng định tuyến IPv6 500 tuyến mạng, bảng IPv4 12.000 tuyến host; OSPFv2 và OSPFv3 có; DHCP server, relay, client có. RIP được nhắc trong câu giới thiệu chung nhóm switch lớp 3 của Reyee nhưng không có trong datasheet mã này. VCS tối đa 2 thành viên; ERPS có ở Stand-alone, không có ở Hot standby; sao lưu kép hệ thống áp dụng với máy xuất xưởng từ ReyeeOS 2.320; sao lưu kép Uboot có; cân bằng tải không. Khuyến nghị camera: 400 camera 200 W H265 hoặc 200 camera 400 W H265.
| Nhóm | Có · Không |
|---|---|
| VLAN, MAC | Có: 4.094 VLAN 802.1Q, Voice VLAN, VLAN trên cổng LAN, MAC tĩnh, lọc MAC · Không: VLAN theo MAC/subnet IP, QinQ cơ bản |
| STP, ring, gộp | Có: STP, RSTP, MSTP, cảnh báo vòng lặp, ERPS (Stand-alone), Static aggregation, LACP · Không: ERPS (Hot standby) |
| Định tuyến, IP | Có: tuyến tĩnh IPv4/IPv6 (500/500), OSPFv2, OSPFv3, ARP, ICMPv6, ping/traceroute IPv4/IPv6, DNS/DNSv6 client, DHCP server/relay/client |
| Multicast | Có: IGMPv1/v2 snooping, IGMPv3 snooping cơ bản và đầy đủ, lọc IGMP, IGMPv1/v2/v3 |
| QoS, cổng | Có: 802.1p, DSCP, hàng đợi ra, SP, WRR, SP+WRR, QoS toàn cục, giới hạn tốc độ, jumbo 9.216 byte, EEE, kiểm tra cáp, flow control, LLDP, LLDP-MED, mirror |
| Bảo mật | Có: RADIUS, 802.1X theo cổng/MAC, Guest VLAN, DHCP snooping, ACL chuẩn/MAC/IP/IPv6 (1.900 ACE chiều vào mỗi cổng), IP-MAC-port binding, ARP anti-spoofing, IP source guard, cô lập cổng, kiểm soát bão, bảo vệ CPU |
| Dự phòng | Có: VCS 2 thành viên, sao lưu kép hệ thống và Uboot · Không: cân bằng tải |
Quản lý, nút reset và đăng nhập eWeb
Datasheet ghi "Yes" cho eWeb, Ruijie Cloud, app Ruijie Reyee, SNMPv1/v2c/v3, HTTP, HTTPS, Syslog, RLOG, SON, client auto-discovery và nâng cấp online; SSH "No". Highlights viết quản lý trọn đời trên Ruijie Cloud mọi lúc mọi nơi, chống xung 6 kV giảm khả năng hỏng cổng.
Hướng dẫn tiếng Việt V1.1 tả cách vào eWeb: nối PC với một cổng bất kỳ của switch, đặt IP PC trong mạng 10.44.77.X (1–255, trừ 200), gõ 10.44.77.200 vào trình duyệt; tài liệu này không ghi mật khẩu mặc định. Nút Reset có ba cách bấm: giữ không quá hai giây thì khởi động lại; giữ hai đến năm giây thì không có tác dụng; giữ hơn năm giây thì máy đặt lại tên người dùng và mật khẩu rồi khởi động lại, sau đó việc khôi phục cài đặt gốc chọn trên Eweb hoặc ứng dụng. Đèn hệ thống nháy 0,5 Hz khi chưa nối Ruijie Cloud, nháy 10 Hz khi đang nâng cấp hoặc khởi động lại, sáng xanh khi đã nối Cloud.
Ba quạt, nguồn 220 V và yêu cầu lắp tủ

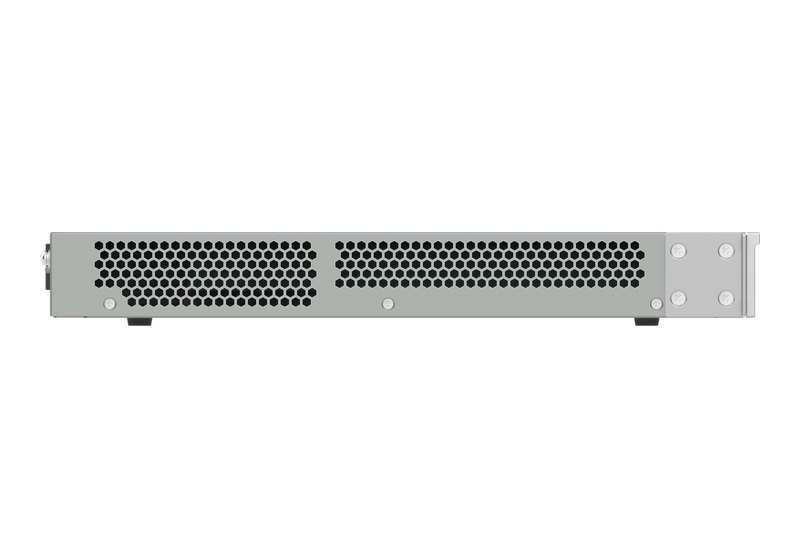

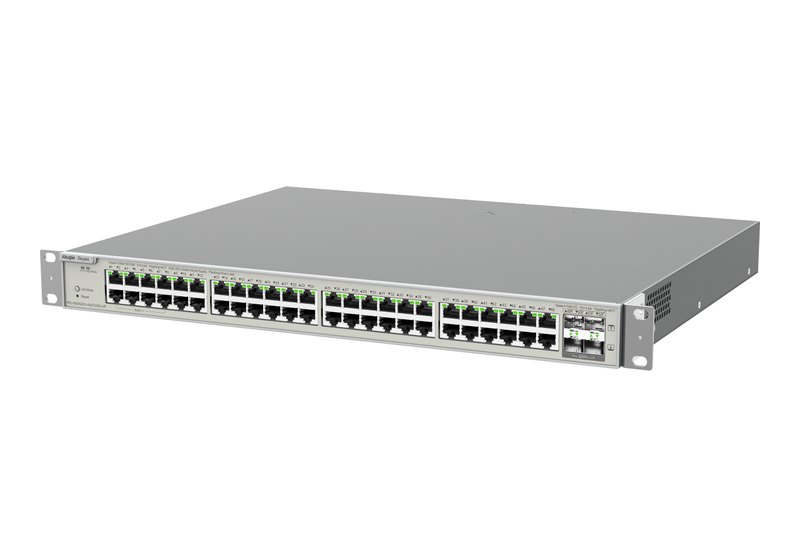

Nguồn cố định 220 V AC: định mức 100–240 V, 50/60 Hz; dải tối đa 90–264 V, 47–63 Hz. Datasheet ghi 3 quạt cố định, gió đi side-to-rear, độ ồn 60 dB ở 25 °C; tài liệu lắp đặt nói rõ quạt tự chỉnh tốc độ và luồng khí thổi từ bên cạnh về phía sau. Tài liệu này cũng yêu cầu giữ khoảng trống ít nhất 100 mm quanh switch và 1 RU (44,45 mm) giữa switch với thiết bị bên cạnh; không chồng các switch lên nhau.
Với tủ, hướng dẫn yêu cầu loại bốn trụ 19 inch, lỗ vuông hai trụ trái phải cách nhau 465 mm, chiều sâu tủ giữa cửa trước và cửa sau ít nhất 1.000 mm, cửa trước và sau có diện tích thoáng trên 50 %. Thân máy theo datasheet: 440 × 357,6 × 43,6 mm, vỏ kim loại, nặng 5,64 kg không tính bao bì và 7,15 kg khi đóng thùng (bản tiếng Việt ghi 5,64 kg "bao gồm hộp đóng gói"; trang này theo datasheet). Hộp gồm 4 đệm cao su, 1 kẹp giữ dây nguồn, 8 vít M4 × 8 mm, dây tiếp đất 1 m, dây nguồn 1,5 m, 2 tai rack và sách hướng dẫn theo datasheet.
RG-NBS5200-48GT4XS-UP trong dòng RG-NBS5200
Năm mã trong khối Model trang hãng, so theo datasheet từng mã:
| Mã | Cổng đồng · cổng quang · PoE · chuyển mạch / chuyển tiếp |
|---|---|
| RG-NBS5200-24GT4XS | 24 × 10/100/1000BASE-T · 4 SFP+ 10GE · Non-PoE · 128 Gbps / 96 Mpps |
| RG-NBS5200-24GT4XS-P | 24 × 10/100/1000BASE-T · 4 SFP+ 10GE · PoE/PoE+ 24 cổng, ngân sách 370 W · 128 Gbps / 96 Mpps |
| RG-NBS5200-24SFP/8GT4XS | 8 × 10/100/1000BASE-T (đều là combo) · 24 SFP 1GE (gồm 8 combo) + 4 SFP+ 10GE · Non-PoE · 128 Gbps / 96 Mpps |
| RG-NBS5200-48GT4XS | 48 × 10/100/1000BASE-T · 4 SFP+ 10GE · Non-PoE · 176 Gbps / 132 Mpps |
| RG-NBS5200-48GT4XS-UP | 48 × 10/100/1000BASE-T · 4 SFP+ 10GE · PoE/PoE+/PoE++ cổng 1–8, PoE/PoE+ cổng 9–48, ngân sách 740 W · 176 Gbps / 132 Mpps |
Thông số kỹ thuật RG-NBS5200-48GT4XS-UP
Cổng và kết nối
| Hạng mục | Giá trị |
|---|---|
| Cổng đồng | 48 × 10/100/1000BASE-T, đều PoE Out (tổng 48 cổng RJ45) |
| Cổng quang | 4 × SFP+ 10GE (hướng dẫn lắp đặt: SFP+ 1/10GE) |
| SFP 1GE / combo / khe module | Không / Không / Không |
| 10/100BASE-T, 2,5G, 10GBASE-T | Không |
| Nút | 1 nút reset, nút LED Mode (hướng dẫn lắp đặt) · không DIP switch |
| Cắm nóng | Cáp cổng dịch vụ: có · module quạt: không |
Hiệu năng
| Hạng mục | Giá trị |
|---|---|
| Nhóm sản phẩm | Layer 3 |
| Chuyển mạch / chuyển tiếp | 176 Gbps / 132 Mpps |
| CPU | Lõi kép 1 GHz (hướng dẫn lắp đặt) |
| RAM / flash | 512 MB / 256 MB |
| MAC / ARP / VLAN | 16.000 / 2.000 / 4.094 |
| Tuyến tĩnh IPv4 / IPv6 | 500 / 500 |
| Bảng định tuyến IPv4 host / IPv6 mạng | 12.000 / 500 |
| ACE mỗi cổng · jumbo · VCS | 1.900 chiều vào, 0 chiều ra · 9.216 byte · 2 thành viên |
| Camera khuyến nghị | 200 W H265: 400 · 400 W H265: 200 |
Nguồn và môi trường
| Hạng mục | Giá trị |
|---|---|
| Nguồn vào | 220 V AC, nguồn cố định · 100–240 V AC, 50/60 Hz định mức · 90–264 V AC, 47–63 Hz tối đa · dòng vào tối đa 10 A |
| PoE | Cổng 1–8 PoE/PoE+/PoE++, cổng 9–48 PoE/PoE+ · ngân sách 740 W |
| Công suất tối đa | 75,6 W (không tải PoE) · 815,6 W (đầy tải PoE) |
| Dòng rò | ≤ 3,5 mA (hướng dẫn lắp đặt) |
| Quạt, hướng gió, độ ồn | 3 quạt cố định, tự chỉnh tốc độ · side-to-rear · 60 dB ở 25 °C |
| Cảnh báo nhiệt độ | Không hỗ trợ (hướng dẫn lắp đặt) |
| Nhiệt độ hoạt động / lưu kho | 0 đến +50 °C / −40 đến +70 °C |
| Độ ẩm hoạt động / lưu kho | 10–90 % RH / 5–95 % RH, không ngưng tụ |
| Độ cao | −500 m đến +5.000 m |
| Chống xung, ESD | ±6 kV cổng dịch vụ (common mode), ±6 kV đầu nguồn (common và differential mode) · tiếp xúc 6 kV, không khí 8 kV |
| Kích thước, khối lượng | 440 × 357,6 × 43,6 mm · 5,64 kg (7,15 kg cả bao bì) |
| Vỏ, lắp đặt, MTBF | Kim loại · tủ rack 19 inch · 400.000 giờ |
| EMC, an toàn, chứng nhận | EN 55032, EN 61000-3-2, EN 61000-3-3, EN 55035, EN 300 386 · IEC 62368-1 · CE, FCC |
Quản lý
| Hạng mục | Giá trị |
|---|---|
| Công cụ | eWeb, Ruijie Cloud, app Ruijie Reyee |
| Giao thức | SNMPv1/v2c/v3, HTTP, HTTPS, Syslog, RLOG · không SSH |
| Tự động, giám sát | SON, client auto-discovery, nâng cấp online · Camera detection, Loop alarm, PoE service failure, PoE power overload, MAC address entries, IP address pool conflicts, Full ARP table |
| IP mặc định | 10.44.77.200 (hướng dẫn lắp đặt V1.1) |
Datasheet và nơi mua
Xem datasheet RG-NBS5200-48GT4XS-UP ngày 9/12/2025 (PDF tiếng Anh). Giá bán ở đầu trang; các switch Ruijie lớp 3 khác trong danh mục switch Ruijie Layer 3.
Câu hỏi thường gặp về RG-NBS5200-48GT4XS-UP
Cổng nào của RG-NBS5200-48GT4XS-UP cấp được PoE++?
Cổng 1 tới 8 (IEEE 802.3af/at/bt); hướng dẫn lắp đặt ghi mỗi cổng này tới 90 W. Cổng 9 tới 48 là PoE/PoE+ (802.3af/at), tài liệu đó ghi tới 30 W mỗi cổng.
Ngân sách PoE là 740 W hay 370 W?
740 W theo datasheet và hướng dẫn lắp đặt. Con số 370 W xuất hiện trong khối PoE của trang tiếng Việt của hãng, không khớp datasheet nên trang này không dùng.
Khe SFP+ có chạy 1G không?
Hướng dẫn lắp đặt tiếng Việt V1.1 của mã này ghi bốn cổng SFP+ 1G/10G; datasheet ghi 4 cổng SFP+ 10GE.
Địa chỉ IP mặc định để vào eWeb?
10.44.77.200; PC đặt IP 10.44.77.X (X từ 1 đến 255, trừ 200). Hướng dẫn V1.1 không ghi mật khẩu mặc định; quên mật khẩu thì giữ nút Reset hơn năm giây để đặt lại tên người dùng và mật khẩu.
Đầy tải PoE máy tiêu thụ bao nhiêu?
815,6 W theo datasheet (75,6 W khi không tải PoE); dòng vào lớn nhất 10 A.
Máy dùng mấy quạt, độ ồn bao nhiêu?
Ba quạt cố định, độ ồn datasheet ghi 60 dB ở 25 °C; hướng dẫn lắp đặt cho biết quạt tự điều chỉnh tốc độ.
