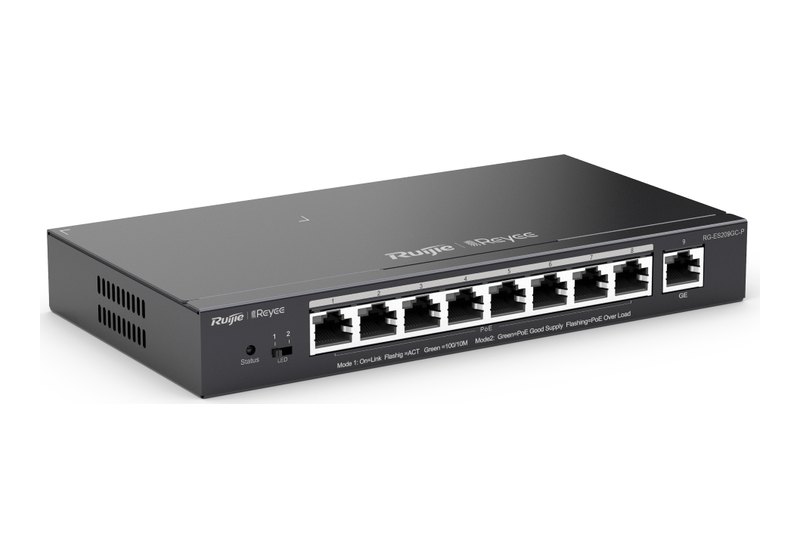

Ruijie RG-ES209GC-P
Ruijie RG-ES209GC-P có 9 cổng RJ45 10/100/1000BASE-T, trong đó 8 cổng cấp PoE/PoE+ (IEEE 802.3af/at) với tổng ngân sách 120 W. Máy thuộc nhóm ES200 Smart Cloud Managed của Ruijie, datasheet xếp Layer 2, dùng adapter DC 54 V; băng thông 18 Gbps, chuyển tiếp 13,4 Mpps, quản lý trên Ruijie Cloud, app Ruijie Reyee và eWeb.

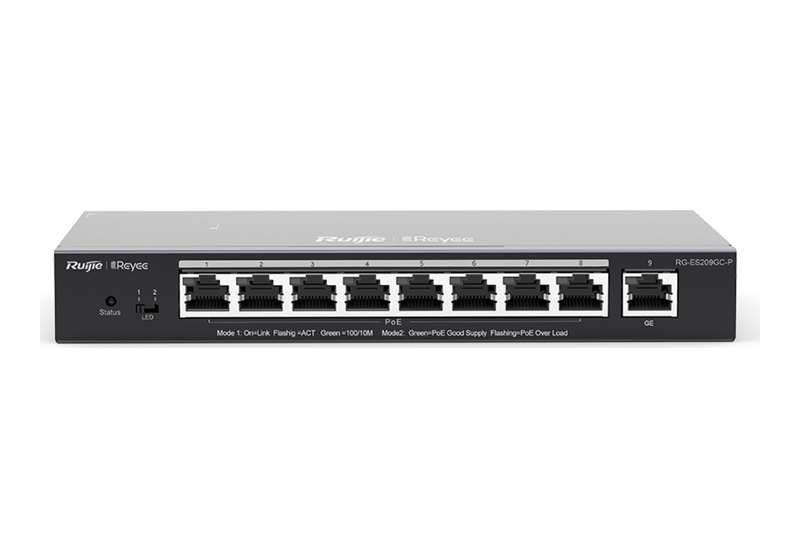

9 cổng Gigabit, 8 cổng PoE+ và đèn hai chế độ
Bảng cổng của datasheet: tổng 9 cổng RJ45, đều 10/100/1000BASE-T; 8 cổng PoE Out, cả 8 thuộc loại PoE/PoE+; ngân sách 120 W; điện PoE đi trên chân 1–2 (+) và 3–6 (−). Datasheet không nêu mức W tối đa trên một cổng, và không có mục cổng quang cho mã này.
Đèn cổng có hai chế độ do công tắc DIP chọn, theo mô tả của datasheet: Mode 1 cho biết trạng thái truyền dữ liệu (link thì sáng xanh, có lưu lượng thì chớp), Mode 2 cho biết trạng thái PoE (đang cấp điện thì sáng xanh, quá tải thì chớp). Cáp ở cổng dịch vụ và đầu cắm nguồn tháo lắp được khi máy chạy.
Về đường lên quang, mã ES200 cùng cỡ 8 cổng PoE+ 120 W mà datasheet có cổng combo 1GE là RG-ES210GS-P; nhóm còn có RG-ES220GS-P, RG-ES228GS-P với 2 SFP 1GE. Trang switch Reyee của Ruijie ghi mô-đun quang của hãng, từ 1G tới 10G và 1 m tới 80 km, tương thích dòng RG-ES và RG-NBS — xem modul quang SFP 1Gbps.
Hiệu năng và tính năng lớp 2 của RG-ES209GC-P
Datasheet cho 18 Gbps băng thông, 13,4 Mpps chuyển tiếp, 4.000 địa chỉ MAC, 4 MB flash và MTU jumbo 9.216 byte. VLAN theo IEEE 802.1Q, tối đa 16, đặt được trên cổng LAN. Mục PoE watchdog "Yes"; mục giữ nguồn không gián đoạn khi warm start "No".
| Nhóm | Có · Không |
|---|---|
| PoE | Có: PoE watchdog · Không: Uninterruptible power supply upon warm start |
| Lớp 2 | Có: 802.1Q 16 VLAN, MAC tĩnh, flow control, rate limit theo cổng, mirroring, EEE, kiểm tra cáp · Không: gộp liên kết tĩnh, LACP, LLDP, LLDP-MED |
| QoS và IGMP | Không: 802.1p, DSCP, IGMP snooping, IGMP filtering |
| Bảo mật | Có: cô lập cổng, storm control, DHCP snooping, chính sách bảo vệ CPU · Không: RADIUS, 802.1X, các loại ACL, ARP anti-spoofing |
| IP | Có: DHCP client, DNS client · Không: định tuyến tĩnh, OSPF, ARP, ping/traceroute, ICMPv6 |
Camera IP: nhận diện, chống lặp, số lượng khuyến nghị
Năm dòng Highlights của datasheet gồm: switch 9 cổng có 8 cổng PoE+, dòng switch quản lý đám mây thông minh mà hãng gọi là tiết kiệm chi phí, nhận diện camera IP (giá trị riêng cho mạng CCTV), tự ngăn vòng lặp để giữ dịch vụ liên tục, và quản lý trọn đời trên Ruijie Cloud. Camera detection trong bảng phần mềm là "Yes". Mức camera khuyến nghị: 40 chiếc 200W H265, hoặc 20 chiếc 400W H265.
Công cụ quản trị
RG-ES209GC-P có eWeb, Ruijie Cloud, app Ruijie Reyee, SON và nâng cấp online. Đăng nhập web dùng HTTP; HTTPS, SNMP và Syslog không hỗ trợ. Trang hãng cho biết ES200 có thiết kế quản lý đám mây nhẹ, SON tự cấu hình cho đám mây, VLAN cấu hình trên ứng dụng Ruijie Cloud. Datasheet không có thông tin IP hay mật khẩu mặc định.
Nguồn adapter 54 V, công suất và lắp đặt
Bộ nguồn là adapter DC có đầu ra 54 V DC, tối đa 2,4 A; dòng vào định mức 2,5 A (dải điện vào ở bảng thông số). Máy tiêu thụ 10 W khi không tải PoE và 120 W khi PoE đầy tải. Thân kim loại không quạt, làm mát tự nhiên, khổ 202 × 108 × 28 mm, nặng 0,53 kg; lắp tường hoặc đặt bàn; làm việc ở 0–40 °C. Bảo vệ xung: cổng dịch vụ ±4 kV common mode; đầu nguồn ±4 kV common mode và ±2 kV differential mode.
Datasheet liệt kê trong hộp: thân máy, một dây nguồn (một trong bốn độ dài 0,8 m, 1 m, 1,2 m, 1,5 m tuỳ lô hàng) và sách hướng dẫn.
RG-ES209GC-P so với các mã ES200 có PoE
Bản 5 cổng cùng kiểu là Ruijie RG-ES205GC-P. Số liệu theo datasheet từng mã:
| Mã | RJ45 · PoE/PoE+ · ngân sách · Gbps · cổng quang |
|---|---|
| RG-ES205GC-P | 5 · 4 · 54 W · 10 · không có mục |
| RG-ES209GC-P | 9 · 8 · 120 W · 18 · không có mục |
| RG-ES206GS-P | 6 · 4 · 54 W · 12 · 1 combo 1GE |
| RG-ES210GS-P | 10 · 8 · 120 W · 20 · 1 combo 1GE |
Thông số kỹ thuật RG-ES209GC-P
Cổng và kết nối
| Hạng mục | Giá trị |
|---|---|
| Cổng 10/100/1000BASE-T | 9 (tổng RJ45: 9) |
| PoE Out | 8 cổng PoE/PoE+, IEEE 802.3af/at |
| Chân PoE | 1–2 (+), 3–6 (−) |
| Cổng quang | Không có mục trong datasheet |
| Nút, công tắc | Reset × 1; DIP chọn chế độ đèn |
| Hot swap | Cổng dịch vụ, đầu cắm nguồn |
Hiệu năng
| Hạng mục | Giá trị |
|---|---|
| Chuyển mạch | 18 Gbps |
| Chuyển tiếp | 13,4 Mpps |
| MAC | 4.000 |
| VLAN | 16 |
| Jumbo frame | 9.216 byte |
| Flash | 4 MB |
| Camera khuyến nghị | 40 (200W H265) · 20 (400W H265) |
| Danh mục sản phẩm | Layer 2 |
Nguồn và môi trường
| Hạng mục | Giá trị |
|---|---|
| Adapter DC | Vào 100–240 V AC, 50/60 Hz (tối đa 90–264 V AC, 47–63 Hz), 2,5 A; ra 54 V DC, 2,4 A |
| Ngân sách PoE | 120 W |
| Tiêu thụ | 10 W (không tải PoE); 120 W (đầy tải PoE) |
| Làm mát | Không quạt |
| Nhiệt độ | 0 đến 40 °C (chạy); −40 đến +70 °C (kho) |
| Độ ẩm | 10–90 % RH (chạy); 5–95 % RH (kho) |
| Độ cao | −500 m đến +5.000 m |
| Surge | Cổng ±4 kV CM; nguồn ±4 kV CM, ±2 kV DM |
| ESD | Khí 6 kV; tiếp xúc 4 kV |
| Kích thước | 202 × 108 × 28 mm |
| Khối lượng | 0,53 kg; 1,60 kg có bao bì |
| Vỏ, lắp | Kim loại; tường hoặc bàn |
| MTBF | 200.000 giờ |
| Chứng nhận | CE, CB; EMC EN 55032, EN IEC 61000-3-2, EN 61000-3-3, EN 55035, EN 300 386; an toàn EN 62368-1, IEC 62368-1 |
Quản lý
| Hạng mục | Giá trị |
|---|---|
| Quản lý | eWeb, Ruijie Cloud, app Ruijie Reyee |
| HTTP / HTTPS | Có / Không |
| SNMP / Syslog | Không / Không |
| Tự động hoá | SON, nhận diện camera, PoE watchdog, nâng cấp online |
Datasheet và nơi mua
Bản gốc datasheet RG-ES209GC-P ngày 12/05/2026 (PDF, tiếng Anh). Mã đang để giá liên hệ. Switch có quản lý lớp 2 khác của Ruijie: switch Ruijie Layer 2.
Câu hỏi thường gặp về RG-ES209GC-P
RG-ES209GC-P cấp PoE cho bao nhiêu thiết bị?
Datasheet ghi 8 cổng PoE/PoE+ (802.3af/at) trên 9 cổng Gigabit, ngân sách PoE toàn máy 120 W.
Datasheet có ghi công suất tối đa mỗi cổng không?
Không. Datasheet của mã này chỉ ghi chuẩn 802.3af/at, số cổng và ngân sách 120 W; không có dòng W trên từng cổng.
Switch có khe SFP không?
Không có mục cổng quang trong datasheet. Bản ES200 8 cổng PoE+ 120 W có thêm cổng combo 1GE là RG-ES210GS-P.
Khuyến nghị gắn bao nhiêu camera?
Theo datasheet, 40 camera loại 200W H265 hoặc 20 camera loại 400W H265.
Adapter của máy ra bao nhiêu V?
54 V DC, dòng ra lớn nhất 2,4 A. Khi tải PoE đầy, máy tiêu thụ 120 W theo datasheet.
RG-ES209GC-P khác RG-ES205GC-P thế nào?
Theo hai datasheet: 9 cổng so với 5 cổng, 8 cổng PoE so với 4, 120 W so với 54 W, 18 Gbps so với 10 Gbps, 13,4 so với 7,4 Mpps, MAC 4.000 so với 2.000. Hai mã cùng mức camera khuyến nghị và cùng kiểu lắp tường/bàn.
