Ruijie RG-ES224GC-V2

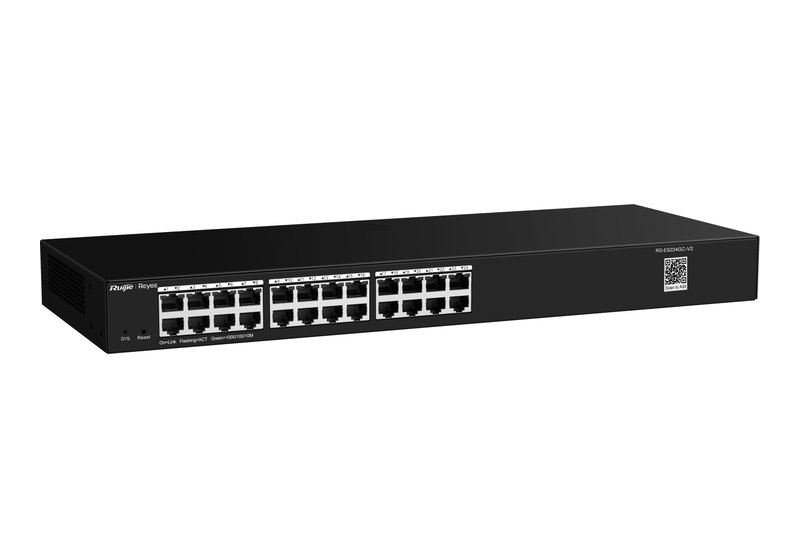

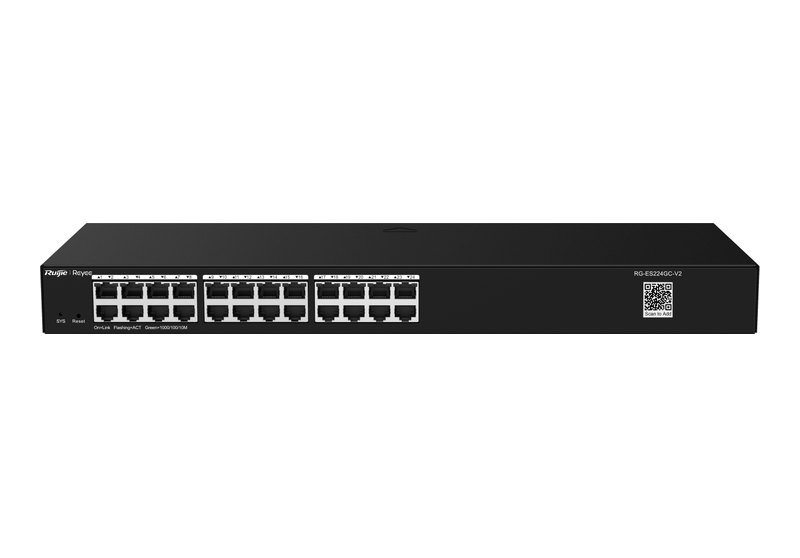

Ruijie RG-ES224GC-V2 có 24 cổng 10/100/1000BASE-T trên mặt trước, không cổng nào cấp PoE. Trong bốn switch ES200 không PoE đang có ở danh mục, đây là mã nhiều cổng nhất: thân lắp rack bề ngang 440 mm, nguồn cố định 220 V AC, chuyển mạch 48 Gbps và chuyển tiếp 35,7 Mpps. Datasheet xếp máy vào Layer 2, quản lý được bằng Ruijie Cloud, app Ruijie Reyee hay eWeb.
24 cổng RJ45 Gigabit; đường lên quang trong nhóm ES200
Bảng "Port Specifications" của RG-ES224GC-V2 gồm ba dòng: 24 cổng RJ45, 24 cổng 10/100/1000BASE-T và 1 nút reset. Datasheet không có mục cổng quang cho mã này. Cổng dịch vụ cùng đầu cắm nguồn hỗ trợ cắm, rút cáp nóng.
Các mã ES200 mà datasheet ghi có cổng quang: RG-ES220GS-P, RG-ES228GS-P (2 SFP 1GE mỗi mã); RG-ES206GS-P, RG-ES210GS-P (1 combo 1GE); RG-ES206MG-P, RG-ES209MG-P (1 SFP+ 10GE). Ruijie nói mô-đun quang của hãng, tốc độ 1G–10G, cự ly 1 m–80 km, dùng được với dòng RG-ES và RG-NBS; loại 1G có tại danh mục modul quang SFP 1Gbps.
Thông lượng 48 Gbps và các chức năng chuyển mạch
Ba con số phần cứng: 48 Gbps chuyển mạch, 35,7 Mpps chuyển tiếp, 8.000 mục MAC. Flash 8 MB. Độ dài khung jumbo lên tới 10.000 byte. Máy hỗ trợ VLAN 802.1Q nhưng chỉ 16 VLAN, gán trên cổng LAN.
| Hạng mục | Có · Không |
|---|---|
| Lớp 2 | Có: VLAN 802.1Q tối đa 16, MAC tĩnh, flow control, rate limit vào/ra theo cổng, mirroring, EEE, cable test · Không: aggregation tĩnh, LACP, LLDP, LLDP-MED |
| Phân loại ưu tiên | Không có 802.1p, không có DSCP |
| IGMP snooping, lọc IGMP | Không |
| Bảo mật | Có: cô lập cổng; storm control broadcast, multicast, unknown unicast; DHCP snooping; CPU protection · Không: RADIUS, 802.1X, ACL, ARP anti-spoofing |
| Lớp IP | Có: DHCP client, DNS client · Không: route tĩnh IPv4/IPv6, OSPFv2/v3, ARP, ping, traceroute, ICMPv6 |
RG-ES224GC-V2 trong mạng camera giám sát
Trang Reyee xếp mã này vào nhóm switch CCTV thông minh. Theo Highlights của datasheet, máy nhận diện được camera IP (Ruijie gọi là giá trị riêng cho mạng CCTV) và tự ngăn vòng lặp để giữ dịch vụ liên tục; trang hãng nói thêm rằng mạng vẫn thông khi có lỗi vòng lặp. Bảng phần mềm ghi Camera detection "Yes".
Ngưỡng camera trong datasheet giống bản 16 cổng: 200W H265 tối đa 80 chiếc, 400W H265 tối đa 40 chiếc.
Cấu hình và giám sát
eWeb, Ruijie Cloud, app Ruijie Reyee: ba mục quản lý đều "Yes". Đăng nhập web qua HTTP; không có HTTPS, SNMP (v1, v2c, v3) hay Syslog. Có SON và nâng cấp phần mềm trực tuyến. Hãng giới thiệu nhóm ES200 dùng thiết kế quản lý đám mây nhẹ, tự cấu hình qua SON và cho đặt VLAN trên ứng dụng Ruijie Cloud; Highlights ghi máy được quản lý trọn đời trên Ruijie Cloud mọi lúc mọi nơi. Datasheet không đưa IP hay mật khẩu mặc định.
Thân rack, nguồn cố định và phụ kiện
Nguồn của RG-ES224GC-V2 là loại cố định 220 V AC (dải điện áp ở bảng dưới), công suất cực đại 13 W. Máy làm mát tự nhiên, không quạt, vỏ kim loại. Khổ máy 440 × 165 × 44 mm, khối lượng 2,20 kg, 2,69 kg khi còn bao bì; datasheet ghi kiểu lắp rack. Nhiệt độ vận hành 0–50 °C. Chống xung đạt ±6 kV ở cổng dịch vụ (common mode) và ±6 kV ở đầu nguồn cho cả common mode và differential mode.
Phụ kiện kèm theo: 2 tai rack, 6 vít đầu chìm M4 × 8 mm, 4 đệm cao su, kẹp giữ dây nguồn, dây nguồn 1,8 m, cùng sách hướng dẫn.
Bốn mã ES200 không PoE: chọn theo số cổng
Ba mã nhỏ hơn đã có trang riêng: RG-ES205GC, RG-ES208GC và RG-ES216GC-V2. Số liệu theo datasheet từng mã, bản 12/05/2026:
| Mã | Cổng Gigabit · Gbps · Mpps · camera 200W H265 · nguồn |
|---|---|
| RG-ES205GC | 5 · 10 · 7,4 · 40 · adapter DC 5 W |
| RG-ES208GC | 8 · 16 · 11,9 · 40 · adapter DC 5 W |
| RG-ES216GC-V2 | 16 · 32 · 23,8 · 80 · AC cố định 10 W |
| RG-ES224GC-V2 | 24 · 48 · 35,7 · 80 · AC cố định 13 W |
Thông số kỹ thuật RG-ES224GC-V2
Cổng và kết nối
| Hạng mục | Giá trị |
|---|---|
| Số cổng RJ45 | 24, chuẩn 10/100/1000BASE-T |
| Cổng quang | Không có mục trong datasheet |
| Nút | Reset × 1 |
| Hot swap cáp | Cổng dịch vụ và đầu cắm nguồn |
Hiệu năng
| Hạng mục | Giá trị |
|---|---|
| Băng thông chuyển mạch | 48 Gbps |
| Chuyển tiếp gói | 35,7 Mpps |
| Số mục MAC | 8.000 |
| VLAN tối đa | 16 |
| MTU jumbo | 10.000 byte |
| Flash | 8 MB |
| Camera khuyến nghị | 80 (200W H265) · 40 (400W H265) |
| Nhóm | Layer 2 |
Nguồn và môi trường
| Hạng mục | Giá trị |
|---|---|
| Kiểu nguồn | Cố định, 220 V AC |
| Điện áp vào | Định mức 100–240 V AC, 50/60 Hz; tối đa 90–264 V AC, 47–63 Hz; dòng định mức 0,6 A |
| Tiêu thụ tối đa | 13 W |
| PoE | Không (Non-PoE) |
| Tản nhiệt | Không quạt |
| Nhiệt độ | 0 đến 50 °C khi chạy; −40 đến +70 °C khi lưu kho |
| Độ ẩm | 10–90 % RH khi chạy; 5–95 % RH khi lưu kho; không ngưng tụ |
| Độ cao | −500 đến 5.000 m |
| Chống xung (surge) | ±6 kV CM ở cổng dịch vụ; ±6 kV CM và DM ở nguồn |
| ESD | 8 kV phóng không khí, 6 kV tiếp xúc |
| Kích thước | 440 × 165 × 44 mm |
| Khối lượng | 2,20 kg (2,69 kg kèm bao bì) |
| Vỏ, lắp đặt | Kim loại, rack |
| MTBF | 200.000 giờ |
| Chứng nhận | CE, CB; EN 55032, EN IEC 61000-3-2, EN 61000-3-3, EN 55035, EN 300 386; EN 62368-1, IEC 62368-1 |
Quản lý
| Hạng mục | Giá trị |
|---|---|
| Quản lý | Ruijie Cloud, app Ruijie Reyee, eWeb |
| Giao thức đăng nhập | HTTP; không HTTPS |
| SNMP v1/v2c/v3, Syslog | Không có |
| Tính năng tự động | SON, phát hiện camera, nâng cấp trực tuyến |
Datasheet và nơi mua
Thông số trên trang lấy từ datasheet RG-ES224GC-V2 bản 12/05/2026 (PDF tiếng Anh của Ruijie). Giá ở đầu trang. Xem các switch quản lý Layer 2 khác của hãng trong danh mục switch Ruijie Layer 2.
Câu hỏi thường gặp về RG-ES224GC-V2
RG-ES224GC-V2 khác RG-ES216GC-V2 ở điểm nào?
Theo hai datasheet: 24 cổng so với 16 cổng, 48 Gbps so với 32 Gbps, 35,7 Mpps so với 23,8 Mpps, công suất 13 W so với 10 W, nặng 2,20 kg so với 2 kg. Kích thước, nguồn AC, số MAC, VLAN và ngưỡng camera giống nhau.
Switch có cổng SFP để nối cáp quang không?
Datasheet của mã này không có mục cổng quang, chỉ có 24 cổng RJ45 Gigabit. Trong nhóm ES200, mã có 2 cổng SFP 1GE là RG-ES220GS-P và RG-ES228GS-P, cả hai đều có PoE.
RG-ES224GC-V2 có PoE không?
Không, tên đầy đủ trong datasheet là "24-Port Gigabit Smart Cloud Managed Non-PoE Switch".
Một switch gánh được bao nhiêu camera theo hãng?
Khuyến nghị của datasheet: 80 camera 200W H265, hoặc 40 camera 400W H265.
Có tạo được nhiều VLAN không?
Tối đa 16 VLAN theo IEEE 802.1Q; hãng nêu có thể đặt VLAN trên ứng dụng Ruijie Cloud.
Lắp đặt cần những gì?
Máy lắp rack; theo danh mục hộp của datasheet có 2 tai rack, 6 vít M4 × 8 mm, 4 đệm cao su và dây nguồn 1,8 m cho bộ nguồn cố định 220 V AC.
